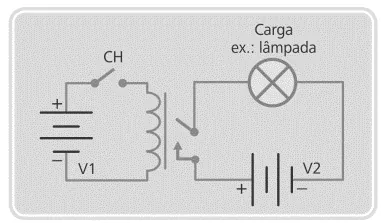

O relé é um dos principais equipamentos utilizados na automação industrial para o acionamento de cargas elétricas. A figura abaixo mostra um esquema de aplicação de um relé, usado para acionar carga de baixa potência, neste caso, uma lâmpada.

Sobre o acionamento da lâmpada mostrado no esquema da figura, é correto afirmar que

Alternativa A:
a lâmpada é ligada quando a chave CH do relé se encontra na posição aberta; neste momento, a corrente que antes circulava pela bobina do relé é interrompida, desacionando a carga do circuito de saída, a lâmpada.
Alternativa B:
a lâmpada é desligada quando a chave CH do relé se encontra na posição aberta, a corrente que antes circulava pela bobina do relé é interrompida, acionando a carga do circuito de saída, a lâmpada.
Alternativa C:
a corrente proveniente da fonte V1 circula pela bobina do relé, energizando-o, quando o circuito de entrada é acionado através da chave CH do relé. Assim, o contato do relé é fechado, fazendo com que uma corrente proveniente da fonteV2 possa circular pela carga, a lâmpada, ligando-a.
Alternativa D:
a corrente proveniente da fonte V1 circula pela bobina do relé, energizando-o, quando o circuito de entrada é acionado através da chave CH do relé. Assim, o contato do relé é fechado, fazendo com que uma corrente proveniente da fonteV2 possa circular pela carga, a lâmpada, desligando-a.
Alternativa E:
todas as alternativas acima estão corretas.
