Questão
ID 2167523Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Aterramento e Sistemas de Aterramento (TN, TT, IT)
Ano: 2018 Banca: IBGP - Instituto Brasileiro de Gestão e Pesquisa Órgão: Prefeitura Municipal de Santa Luzia

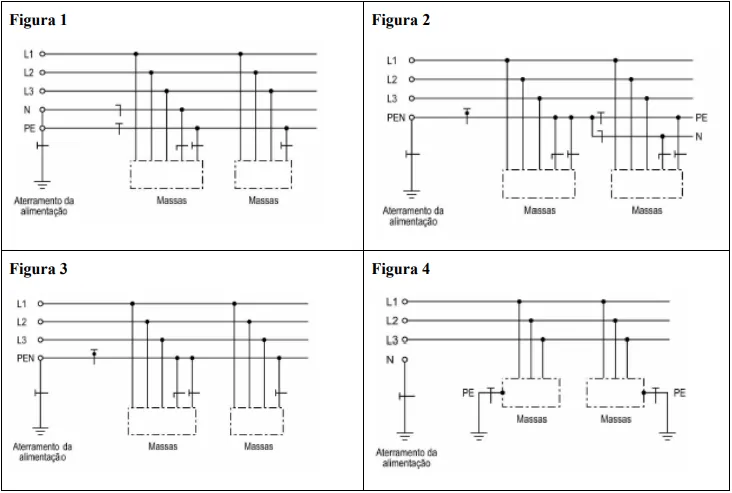

Considere os esquemas de aterramento apresentados a seguir:
As figuras 1, 2, 3 e 4 mostram alguns esquemas de aterramento utilizados em instalações elétricas, conforme NBR 5410/2004 (Versão Corrigida 2008).
Assinale a alternativa que representa esses esquemas CORRETAMENTE:
