Questão
ID 2165762Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Fontes Renováveis (Eólica, Solar e Maremotriz)
Ano: 2023 Banca: Fundação de Apoio à Educação e Desenvolvimento Tecnológico de Minas Gerais - Fundacao CEFETMINAS Órgão: Instituto Federal de Educação, Ciência e Tecnologia do Sul de Minas Gerais

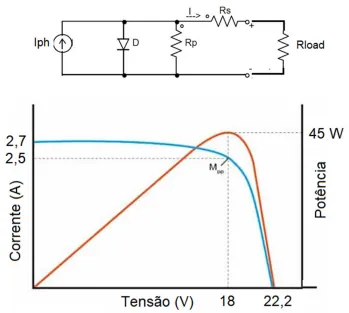

Um conjunto de células fotovoltaicas é interligado de modo que o circuito equivalente e sua curva característica IxV são apresentados a seguir.
Suponha que a corrente Iph é constante, assim como a tensão do diodo, e que a curva característica é obtida através da variação da resistência de carga (Rload). Além disso, considere que a resistência paralela (Rp) seja igual a 225 Ω, que caracteriza as impurezas e defeitos da estrutura próximos às bordas e a resistência série (Rs) seja igual a 0,12 Ω, sendo que ela representa as perdas nas junções das ligações metálicas. É importante destacar que a definição de rendimento para esta situação é a relação entre a potência na resistência de carga e a potência entregue pela fonte de corrente Iph.
A partir das informações anteriores, avalie as seguintes afirmações.
I - O valor da corrente de curto-circuito Isc é igual 2,5 A.
II - O rendimento máximo do circuito é, aproximadamente, de 75%.
III - O valor da fonte de corrente Iph é aproximadamente igual a 2,7 A.
Está correto apenas o que se afirma em
