Questão
ID 2160900Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Trifásicos Equilibrados e Desequilibrados
Ano: 2016 Banca: SUGEP UFRPE - Superintendência de Gestão e Desenvolvimento de Pessoas da UFRPE Órgão: Universidade Federal Rural de Pernambuco

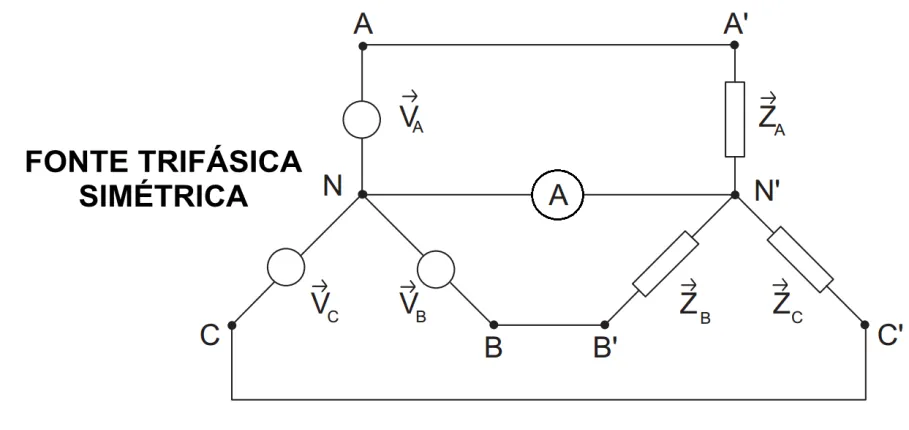

Uma fonte trifásica equilibrada, sequência positiva, alimenta uma carga trifásica desequilibrada. Colocou-se um amperímetro para medir a corrente que circula pelo neutro, conforme a figura abaixo.
Dados:
VAN= 220∠0º
ZA= 11 Ω
ZB= +j22 Ω
ZC= - j22 Ω
O valor da leitura do amperímetro é de, aproximadamente:
