Questão 2160899

Engenharia Elétrica e Engenharia Eletrônica · 2016

Questão

ID 2160899

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Circuitos Trifásicos Equilibrados e Desequilibrados

Ano: 2016 Banca: SUGEP UFRPE - Superintendência de Gestão e Desenvolvimento de Pessoas da UFRPE Órgão: Universidade Federal Rural de Pernambuco

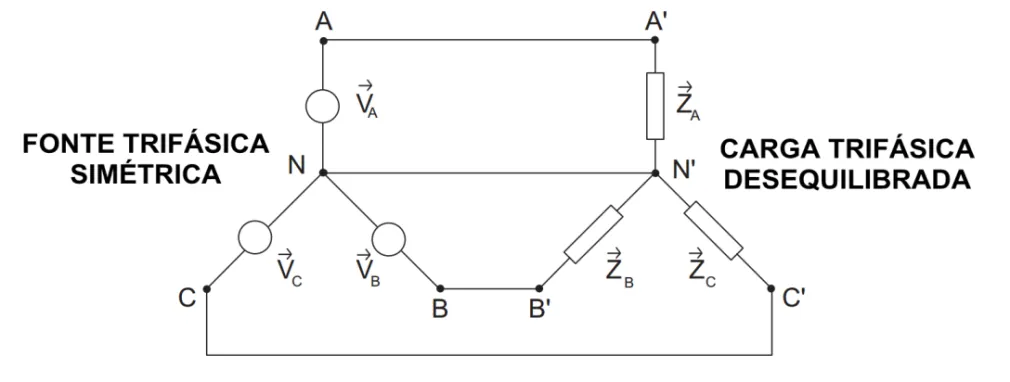

Considere o sistema trifásico a quatro fios, com fonte trifásica simétrica e carga trifásica desequilibrada, mostrado na figura abaixo.

Sobre o sistema, assinale a alternativa correta.

Alternativa A:
Devido ao desequilíbrio da carga, aparece uma tensão de deslocamento de neutro (V_NN').
Alternativa B:
Devido à presença do condutor neutro, a soma das três correntes das fases A, B e C (I_A, I_B e I_C) é igual a zero.
Alternativa C:
Caso o condutor neutro seja seccionado, a soma das três correntes das fases A, B e C (I_A, I_B e I_C) será diferente de zero.
Alternativa D:
O fator de potência total é igual à média aritmética do fator de potência das cargas Z_A, Z_B e Z_C.
Alternativa E:
Para medir a potência ativa da carga, podem-se utilizar três wattímetros monofásicos, cada um conectado a uma das três fases.
