Questão 2160876

Engenharia Elétrica e Engenharia Eletrônica · 2016

Questão

ID 2160876

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Máquinas Síncronas

Ano: 2016 Banca: SUGEP UFRPE - Superintendência de Gestão e Desenvolvimento de Pessoas da UFRPE Órgão: Universidade Federal Rural de Pernambuco

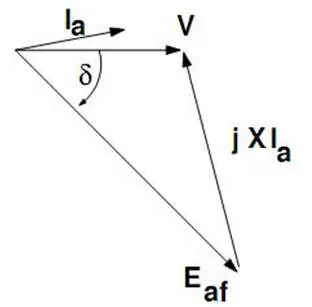

O diagrama fasorial de uma máquina síncrona é mostrado na figura abaixo. A resistência de armadura foi desconsiderada.

Onde:

I_a : Corrente de armadura

V : Tensão Terminal

jXI_a : queda de tensão na reatância síncrona.

E_af : Tensão de armadura

Sobre o diagrama, analise as afirmações a seguir.

1) A máquina em questão trata-se de um motor síncrono sobre-excitado.

2) A máquina em questão trata-se de um gerador síncrono sobre-excitado.

3) O cosseno do ângulo δ é conhecido fator de potência.

4) Devido à sobre-excitação da máquina, a mesma está girando acima da velocidade síncrona.

Está(ão) correta(s), apenas:
