Questão 2160137

Engenharia Elétrica e Engenharia Eletrônica · 2018

Questão

ID 2160137

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Teoremas: Superposição, Thévenin, Norton

Ano: 2018 Banca: SUGEP UFRPE - Superintendência de Gestão e Desenvolvimento de Pessoas da UFRPE Órgão: Universidade Federal Rural de Pernambuco

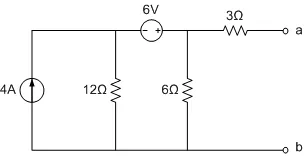

Dado o circuito em corrente contínua linear indicado pela figura abaixo:

É correto afirmar que:

Alternativa A:
o circuito equivalente é uma fonte de corrente de 18A ligada em série com a resistência equivalente de 3,5 \(\Omega\) .
Alternativa B:
o circuito equivalente é uma fonte de tensão de 18V ligada em série com uma resistência de 3,5 \(\Omega\) e a máxima transferência de potência ocorre quando uma carga resistiva de 14 \(\Omega\) é ligada aos terminais ab.
Alternativa C:
o circuito equivalente é uma fonte de tensão de 18V ligada em paralelo com uma resistência de 7 \(\Omega\) e a máxima transferência de potência ocorre quando uma carga resistiva de 3,5 \(\Omega\) é ligada aos terminais ab.
Alternativa D:
o circuito equivalente é uma fonte de corrente de 18A ligada em série com uma resistência equivalente de 9 \(\Omega\) .
Alternativa E:
o circuito equivalente é uma fonte de tensão de 18V ligada em série com uma resistência equivalente de 7 \(\Omega\) e a máxima transferência de potência ocorre quando uma carga resistiva de 7 \(\Omega\) é conectada aos terminais ab.
