Questão 2157007

Engenharia Mecatrônica · 2016

Questão

ID 2157007

Disciplina: Engenharia Mecatrônica

Assuntos: Relés, Contatos, Contatores, Proteção, Sinalização

Ano: 2016 Banca: Fundação de Apoio à Educação e Desenvolvimento Tecnológico de Minas Gerais - Fundacao CEFETMINAS Órgão: Instituto Federal de Educação, Ciência e Tecnologia Farroupilha

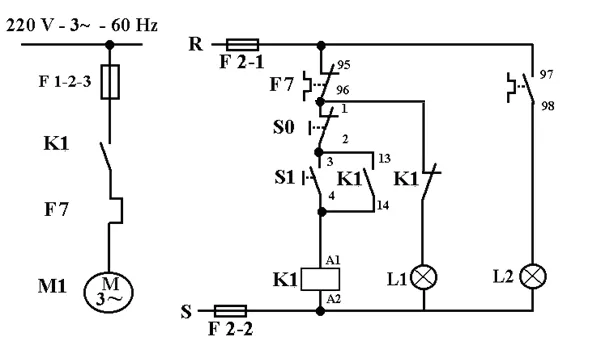

Analise os diagramas de carga e funcional de comando, representados a seguir.

É correto afirmar que a

Alternativa A:
lâmpada L1 sinaliza motor ligado e a lâmpada L2 sinaliza motor desligado por curto-circuito.
Alternativa B:
lâmpada L1 sinaliza motor desligado e a lâmpada L2 sinaliza motor desligado por curto-circuito.
Alternativa C:
lâmpada L1 sinaliza motor desligado por sobrecarga e a lâmpada L2 sinaliza motor ligado com sobrecarga.
Alternativa D:
lâmpada L1 sinaliza motor ligado com sobrecarga e a lâmpada L2 sinaliza motor desligado por sobrecarga.
Alternativa E:
lâmpada L1 sinaliza motor desligado sem sobrecarga e a lâmpada L2 sinaliza motor desligado por sobrecarga.
