Questão 2157004

Engenharia Elétrica e Engenharia Eletrônica · 2016

Questão

ID 2157004

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Impedâncias de Sequência e Diagramas de Sequências (Componentes Simétricos)

Ano: 2016 Banca: Fundação de Apoio à Educação e Desenvolvimento Tecnológico de Minas Gerais - Fundacao CEFETMINAS Órgão: Instituto Federal de Educação, Ciência e Tecnologia Farroupilha

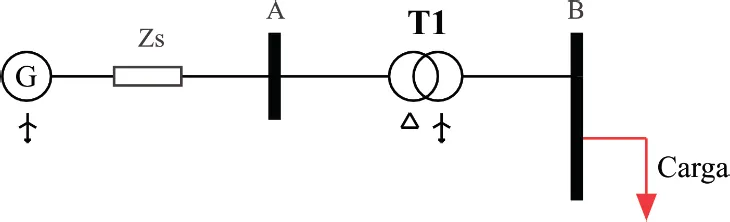

O sistema radial, apresentado na figura, mostra um transformador trifásico com as bobinas primárias, conectadas em delta, e as secundárias, em estrela aterrada.

Considere que a carga foi desconectada e, nesta condição, acontece um curto-circuito fase-terra na barra B. Neste contexto, é correto afirmar que:

Alternativa A:
As correntes trifásicas, na barra A, não terão corrente de sequência negativa.
Alternativa B:
As correntes trifásicas, na barra A, estarão compostas unicamente pela sequência zero.
Alternativa C:
As correntes trifásicas, na barra A, estarão compostas unicamente pela sequência positiva.
Alternativa D:
A corrente em uma das fases da barra A será igual ao negativo da corrente em outra das fases, porque a corrente na barra é composta apenas pela sequência zero.
Alternativa E:
A corrente em uma das fases da barra A será igual ao negativo da corrente em outra das fases, porque a corrente na barra A é composta pelas sequências positiva e negativa.
