Questão
ID 2156999Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Fluxo de Potência e Estabilidade e Regulação dos Sistemas Elétricos
Ano: 2016 Banca: Fundação de Apoio à Educação e Desenvolvimento Tecnológico de Minas Gerais - Fundacao CEFETMINAS Órgão: Instituto Federal de Educação, Ciência e Tecnologia Farroupilha

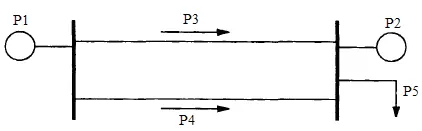

Considere o sistema de potência da figura abaixo para responder as questões (29) e (30).
As perdas no sistema devem ser desprezadas. O gerador P1 possui um limite de geração de 300 MW, enquanto que o gerador P2 possui um limite de geração de 500 MW. O custo de geração de P1 é a metade do custo de geração de P2. A carga P5 consome 500 MW e as duas linhas em paralelo possuem parâmetros iguais.
Considerando o limite de fluxo de potência, em cada uma das linhas, sendo de 200 MW e a perda de uma das linhas como análise de contingência, no despacho seguro do sistema, os valores adotados para P1 e P2 serão, respectivamente, ___________ e __________. Neste caso, ao perder uma linha, o fluxo de potência na outra linha será ___________, ou seja, não superior ao limite. Neste caso, o despacho ótimo e o despacho seguro levam a condições de geração _________ no sistema.
As expressões que completam, respectivamente, as lacunas são
