Questão
ID 2156995Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Equivalentes e Circuitos Magnéticos
Ano: 2016 Banca: Fundação de Apoio à Educação e Desenvolvimento Tecnológico de Minas Gerais - Fundacao CEFETMINAS Órgão: Instituto Federal de Educação, Ciência e Tecnologia Farroupilha

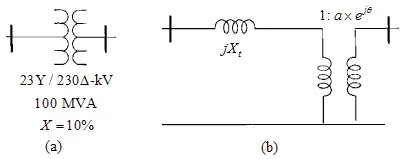

O item (a) da figura abaixo apresenta a representação unifilar e as características elétricas de um transformador trifásico, e o item (b), o seu modelo em sequência positiva.
Transformador trifásico: unifilar e características elétricas (a), e modelo de sequência positiva (b).
Com base nas informações acima, os valores que mais se aproximam da reatância de dispersão e da relação de transformação, representadas no item (b) pelos elementos Xt, a e θ, respectivamente, são:
