Questão
ID 2156973Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Análise de Sistemas de Controle: Realimentação, Servossistemas, Estabilidade e Compensação
Ano: 2016 Banca: Fundação de Apoio à Educação e Desenvolvimento Tecnológico de Minas Gerais - Fundacao CEFETMINAS Órgão: Instituto Federal de Educação, Ciência e Tecnologia Farroupilha

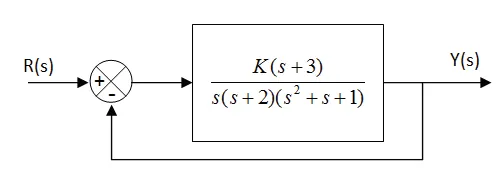

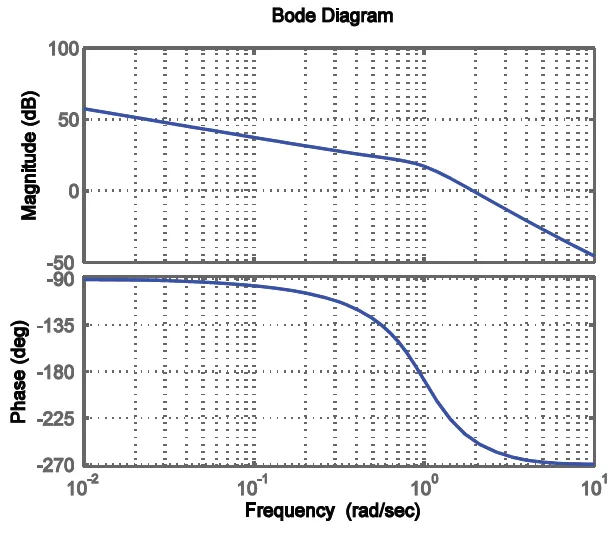

As questões (27) e (28) referem-se ao sistema representado pelo diagrama de blocos, mostrado na figura seguinte. A resposta em frequência desse sistema é ilustrada pelo diagrama de Bode, construído com o auxílio do Matlab, considerando o valor de K=5.
Se o ganho K for alterado para 20,
I- o sistema tende à estabilidade.
II- as curvas de ganho e de fase se alteram.
III- as margens de ganho e de fase se alteram.
Analise as afirmativas acima e marque (V) para verdadeiro ou (F) para falso.
A sequência correta é
