Questão
ID 2156972Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Programação Ladder
Ano: 2016 Banca: Fundação de Apoio à Educação e Desenvolvimento Tecnológico de Minas Gerais - Fundacao CEFETMINAS Órgão: Instituto Federal de Educação, Ciência e Tecnologia Farroupilha

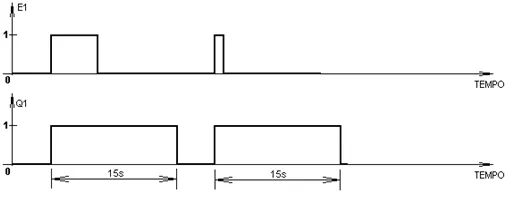

Considere a resposta temporal da saída Q1, em função da entrada E1, representada abaixo:
O diagrama LADDER, que representa uma lógica capaz de executar a relação temporal entre E1 e Q1, é apresentado em:
