Questão
ID 2156736Disciplina: Matemática
Assunto: Projeção Ortogonal
Ano: 2019 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Instituto Federal de Educação, Ciência e Tecnologia Farroupilha

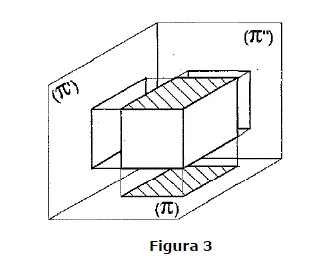

Em relação à representação dos sólidos geométricos, analise as assertivas abaixo com base na Figura 3 a seguir e assinale V, se verdadeiras, ou F, se falsas.
( ) O sólido está posicionado em relação aos planos de projeção no 3º diedro.
( ) As faces do sólido são retângulos paralelos ou perpendiculares aos planos de projeção.
( ) A face em destaque (hachurada) está projetada em verdadeira grandeza no plano horizontal (Π).
( ) A face em destaque (hachurada) está projetada em projeção reduzida a um segmento de reta no plano frontal (Π’).
A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
