Questão 2139378

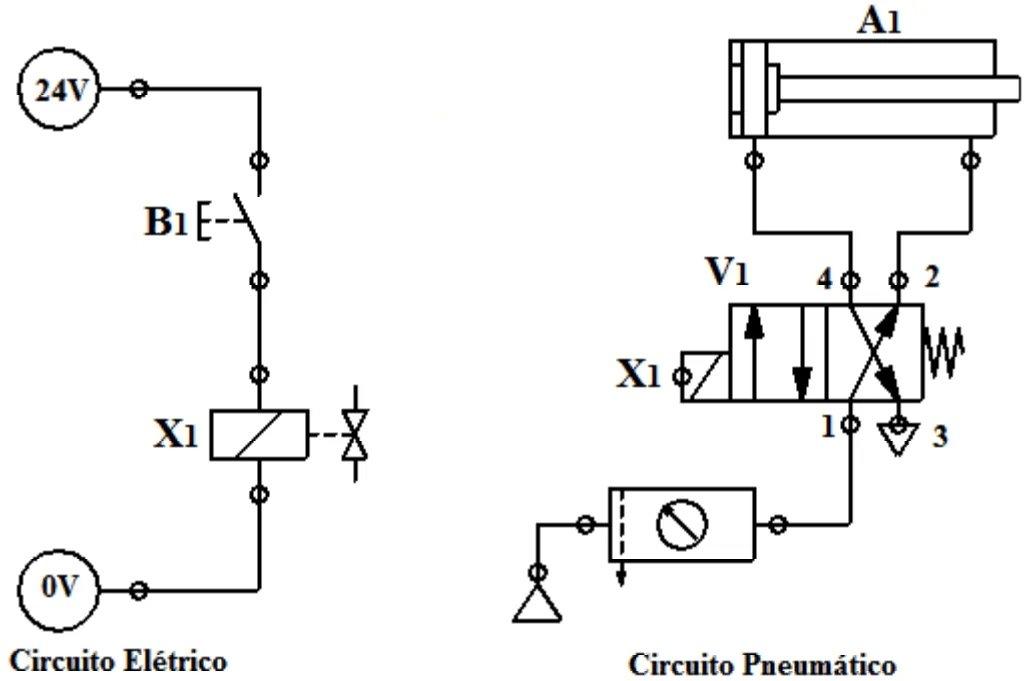

Ao pressionar a botoeira B1, a válvula V1 atua devido à passagem de corrente elétrica pelo solenoide X1, enquanto o cilindro A1 avança devido à força pneumática. Pode-se soltar a botoeira B1 que nada acontece. Para retornar às posições de origem basta pressionar novamente a botoeira B1.

Ao pressionar a botoeira B1, a válvula V1 atua devido à força da sua mola, enquanto o cilindro A1 avança devido à força pneumática. Ao soltar a botoeira B1, a válvula V1 atua devido à passagem de corrente elétrica pelo solenoide X1 e o cilindro A1 retorna à posição de origem devido à força da sua mola.

Ao pressionar a botoeira B1, a válvula V1 atua devido à passagem de corrente elétrica pelo solenoide X1, enquanto o atuador A1 avança devido à força pneumática. Ao soltar a botoeira B1, a válvula V1 retorna à posição de origem devido à força da sua mola e o atuador A1 recua devido à força pneumática.

Ao pressionar a botoeira B1, a válvula V1 atua devido à passagem de corrente elétrica pelo solenoide X1, enquanto o cilindro A1 avança devido à força da sua mola. Ao soltar a botoeira B1, a válvula V1 retorna à posição de origem devido à força da sua mola e o cilindro A1 recua devido à força pneumática.

Ao pressionar a botoeira B1, a válvula V1 atua devido à força pneumática, enquanto o cilindro A1 avança devido à passagem de corrente elétrica pelo solenoide X1. Ao soltar a botoeira B1, a válvula V1 retorna à posição de origem devido à força da sua mola e o cilindro A1 recua devido à força pneumática.
