Questão
ID 2139376Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2016 Banca: IFMS - Instituto Federal de Educação, Ciência e Tecnologia do Mato Grosso do Sul Órgão: Instituto Federal de Mato Grosso do Sul

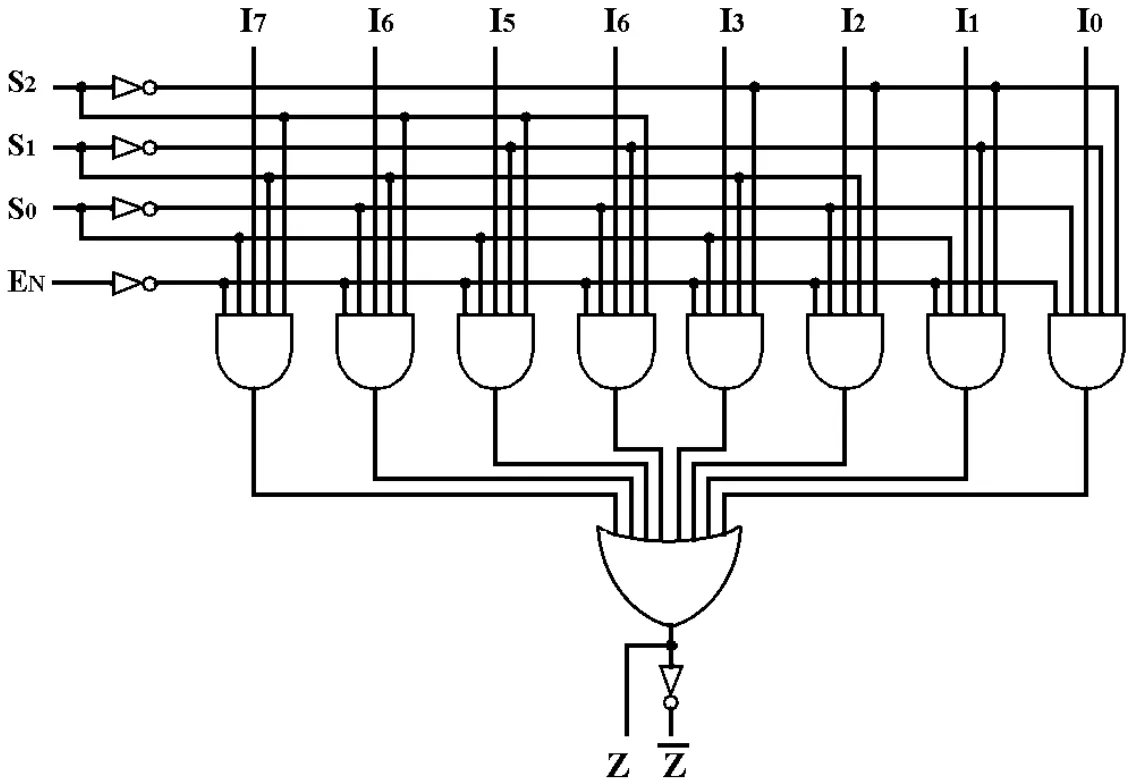

Analise o circuito digital a seguir, que tem como saídas os terminais 𝒁 𝑒 \(\bar 𝒁\) , e assinale a alternativa que corresponda à sua definição.
