Questão 2139318

Engenharia Elétrica e Engenharia Eletrônica · 2016

Questão

ID 2139318

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Conversores CC-CC, CC-CA, CA-CC e CA-CA

Ano: 2016 Banca: IFMS - Instituto Federal de Educação, Ciência e Tecnologia do Mato Grosso do Sul Órgão: Instituto Federal de Mato Grosso do Sul

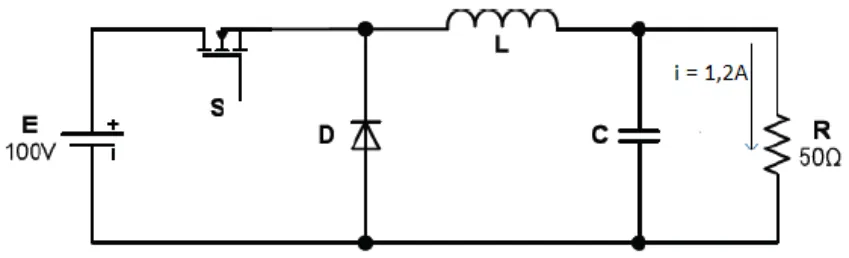

Sobre o circuito ilustrado na figura a seguir, pode-se afirmar:

Alternativa A:
O circuito representa um elevador de corrente contínua e a razão cíclica de operação da chave é 0,40.
Alternativa B:
O circuito representa um abaixador de corrente contínua e a razão cíclica de operação da chave é 0,60.
Alternativa C:
O circuito representa um elevador de corrente contínua e a razão cíclica de operação da chave é 0,375.
Alternativa D:
O circuito representa um abaixador de corrente contínua e a razão cíclica de operação da chave é 0,375.
Alternativa E:
O circuito representa um elevador de corrente contínua e a razão cíclica de operação da chave é 0,40.
