Assunto: Acionadores Eletro-mecânicos

Ano: 2016 Banca: IFMS - Instituto Federal de Educação, Ciência e Tecnologia do Mato Grosso do Sul Órgão: Instituto Federal de Mato Grosso do Sul

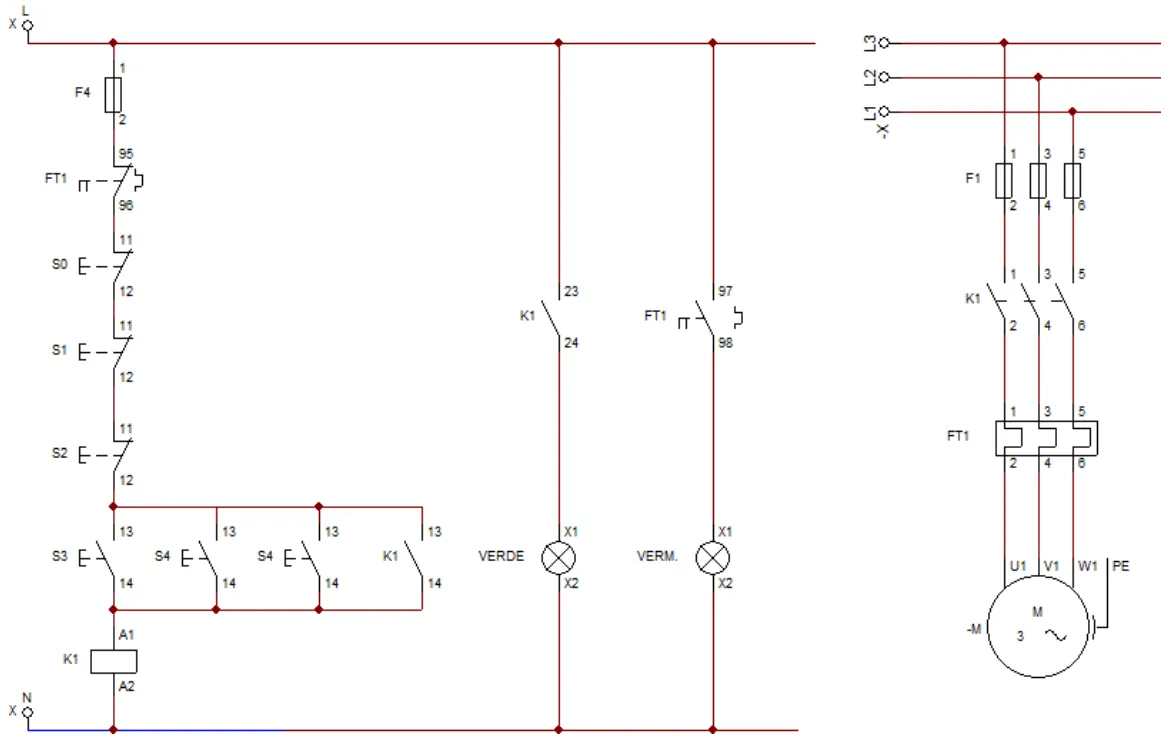

Observe a figura a seguir, que mostra o diagrama de comando e potência para acionamento de um motor de indução trifásico, e assinale a alternativa correta.

Alternativa A:
O motor de indução pode ser acionado a partir de vários pontos de comando.
Alternativa B:
O circuito de comando permite a reversão de sentido de giro do motor.
Alternativa C:
A proteção do circuito é realizada através de fusíveis e disjuntores termomagnéticos.
Alternativa D:
O contato FT1(97-98) aciona a lâmpada de sinalização vermelha para indicar que o motor está em funcionamento.
Alternativa E:
A lâmpada de sinalização verde indica que o motor está parado e é acionada através do contato K1(23-24).
