Questão
ID 2135879Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Potência: Instantânea, Ativa, Reativa, Aparente e Complexa
Ano: 2019 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Departamento Estadual de Infraestrutura
Uma carga é conectada na rede elétrica.

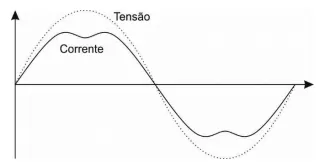

A tensão (linha pontilhada) e a corrente (linha contínua) são medidas através de um osciloscópio, conforme mostra a figura.
O eixo vertical representa a amplitude das variáveis medidas e o eixo horizontal, o tempo.
Analise as afirmativas abaixo em relação à carga:
1. A carga é linear, pois não há defasagem entre a tensão e a corrente.
2. O fator de potência da carga é unitário, pois não há defasagem entre a tensão e a corrente.
3. Não há distorção harmônica na tensão de alimentação.
4. A corrente não possui componentes harmônicas de ordem 2 e suas múltiplas.
Assinale a alternativa que indica todas as afirmativas corretas.
