Questão 2131264

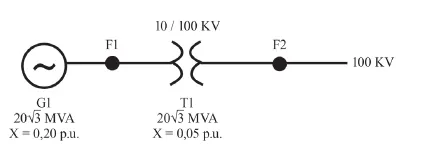

A figura precedente mostra o diagrama unifilar de uma linha de transmissão que apresentou um alerta de curto-circuito. De acordo com os dados recebidos, foi sinalizado um curto trifásico simétrico, ocorrido ou no ponto F1, ou no ponto F2 da linha. Para melhor avaliar o problema, calculou-se a corrente de curto-circuito para ambos os pontos.

Considerando essa situação hipotética e a figura precedente, julgue os próximos itens.

Caso o curto-circuito tenha ocorrido no ponto F2 da linha, a corrente de curto-circuito calculada será inferior a 600 A.
