Questão 2131256

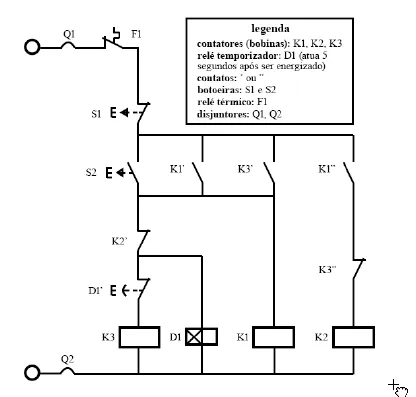

O diagrama de comando ilustrado anteriormente proporciona a partida estrela-triângulo de um motor de indução trifásico. Considerando que quaisquer contatos pertinentes aos contatores K1, K2 e K3, não apresentados na figura, sejam normalmente abertos e que os dispositivos de proteção não estejam seccionados e funcionem corretamente, julgue os itens a seguir, a respeito do comportamento do referido sistema.

Caso o motor em questão parta em estrela e assuma a configuração em triângulo somente após o relé temporizador atuar, a função de ligar os terminais em estrela será de K3, enquanto a função de ligar os terminais em triângulo será de K1.
