Questão 2131241

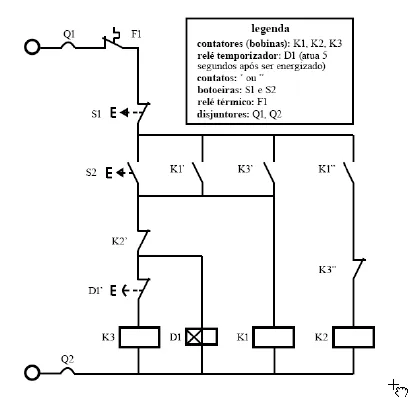

O diagrama de comando ilustrado anteriormente proporciona a partida estrela-triângulo de um motor de indução trifásico. Considerando que quaisquer contatos pertinentes aos contatores K1, K2 e K3, não apresentados na figura, sejam normalmente abertos e que os dispositivos de proteção não estejam seccionados e funcionem corretamente, julgue os itens a seguir, a respeito do comportamento do referido sistema.

O relé temporizador D1 atua aproximadamente 5 segundos após a botoeira S2 ser pressionada, o que implica na desenergização de K3 e torna K2 passível de ser energizada.
