Questão 2130223 de Engenharia Elétrica e Engenharia Eletrônica - IFSP 2024

Questão

ID 2130223

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Partida e Controle de Velocidade

Ano: 2024 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo

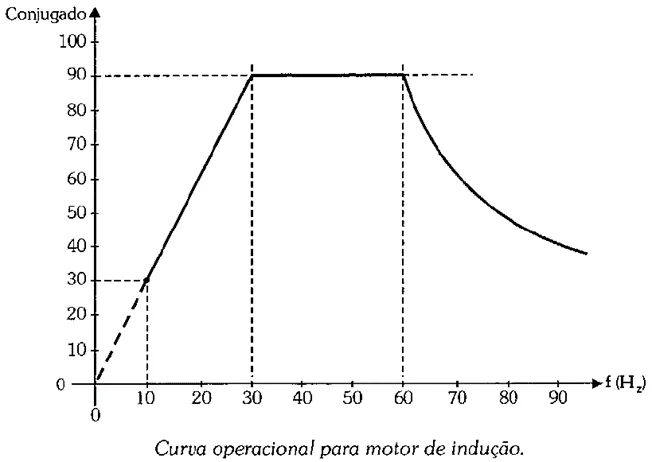

O funcionamento de inversor de frequência consiste na variação da frequência que alimenta o motor de indução trifásico, por meio de um circuito de controle e dispositivos de estado sólido, inicialmente tiristores e, nos dias atuais, IGBT’s. Porém, operar um motor com frequências abaixo ou acima da sua frequência nominal pode trazer dificuldades à operação. A figura a seguir mostra uma curva operacional típica que os fabricantes divulgam para evitar danos ao motor, em que um fator é aplicado ao conjugado nominal para determinar sua capacidade de trabalho.

Fonte: FRANCHI, C. M. Acionamentos Elétricos. São Paulo: Érica, 4ª edição, 2014.

Assim, sobre operações com inversores de frequência, assinale a alternativa correta.

Alternativa A:
Deve-se evitar operar em regimes abaixo de 50% da frequência nominal, pois ocorrem danos no enrolamento da armadura em função do excesso de temperatura em todos os tipos de motores de indução.
Alternativa B:
Nos casos de operação abaixo de 60Hz ocorre perda de rendimento e redução do torque no motor.
Alternativa C:
Em frequências superiores à nominal, o conjugado eletromagnético da máquina enfraquece, em contrapartida, o torque aumenta.
Alternativa D:
O motor é capaz de operar com torque constante em velocidades inferiores à nominal, pois o inversor varia a tensão no estator proporcionalmente com a frequência, a fim de manter o fluxo de magnetização constante.
