Questão
ID 2130211Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Modulação de Pulsos e Modulação em Frequência e em Ângulo
Ano: 2024 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo

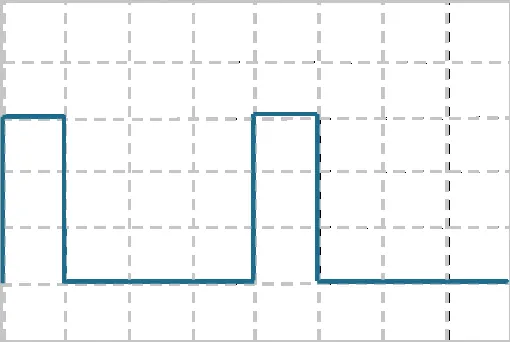

Durante o desenvolvimento de um sistema de controle de velocidade para motores, um engenheiro está utilizando um microcontrolador de 8 bits para gerar um sinal PWM (Pulse Width Modulation). Para verificar a precisão do sinal gerado, ele utiliza um osciloscópio para analisar o sinal PWM. A largura do pulso do sinal PWM é definida por um código de 8 bits e exibida conforme o gráfico abaixo:
Fonte: IFSP, 2024
Sabendo que a base de tempo do osciloscópio está calibrada em 1 ms/DIV, a frequência do sinal PWM e o valor do código, em decimal, correspondente à largura do pulso valem, respectivamente:
