Questão
ID 2129940Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2022 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo
Amplificadores operacionais são circuitos integrados capazes de amplificar o sinal de entrada. Sua popularidade de uso se deve à sua versatilidade de projeção para os mais diversos circuitos e à sua operação com valores muito próximos aos previstos teoricamente. Dentre as suas aplicações, estão a realização de operações matemáticas e sua utilização como conversores de tensão-corrente e corrente-tensão.

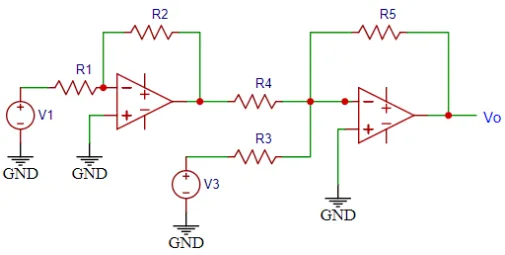

Seja o circuito com amplificadores na figura a seguir, assinale a alternativa que apresenta os valores corretos de Vo quando R5 for 180 kΩ e 240 kΩ, respectivamente.
Dados do circuito:
V1=0,5 V, R1=10 kΩ, R2=40 kΩ, V3=2 V, R3=30 kΩ e R4=60 kΩ.
