Questão
ID 2129937Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2022 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo

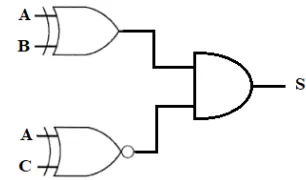

Circuitos combinacionais de portas lógicas são as estruturas mais simples na implementação de sistemas digitais. Considere o seguinte circuito combinacional da figura:
Fonte: IFSP, 2022.
Dispõe-se somente de portas AND, OR e NOT e deseja-se substituir o circuito apresentado por outro que apresente as mesmas saídas para as entradas A, B e C utilizando as portas lógicas disponíveis e citadas. Assinale a alternativa que indique a equação booleana possível deste novo circuito.
