Uma vez que sistemas de corrente contínua não apresentam a variação de fluxo eletromagnético necessária à operação de transformadores de potência, aplicam-se os conversores CC-CC (choppers) quando se deseja uma variação de tensão elétrica.
Deseja-se aplicar uma bateria de 9V no acionamento de um motor universal de 100VDC, com a utilização de chopper elevador de tensão (boost).
Porém, ao se realizarem os cálculos do projeto, constatou-se a possibilidade de instabilidade no chaveamento do transistor, devido à alta taxa de razão cíclica.
A fim de se contornar esse possível problema, optou-se pela disposição, em cascata, de dois boosts, conforme figura.

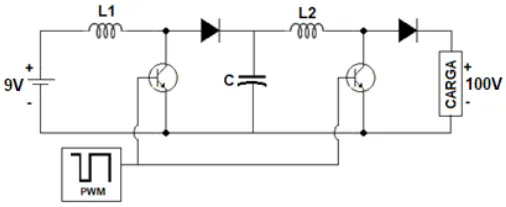

Figura – Duplo boost disposto em cascata
Fonte: IFSP, 2022.
Nota-se que se utilizou uma única fonte de modulação PWM para o chaveamento de ambos os transistores.
Calcule qual será a razão cíclica a ser aplicada no sinal PWM de chaveamento dos transistores para, assim, obter-se a tensão de 100VDC.
