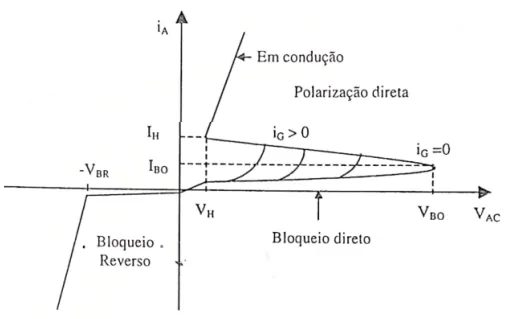

Dentre os semicondutores mais utilizados na retificação de tensão, podem-se citar os tiristores. Tais dispositivos caracterizam-se por apresentar 3 ou mais junções (PN), podendo atuar tanto na condução quanto no bloqueio de corrente elétrica. Neste contexto, destaca-se o SCR (silicon controlled rectifier), cuja curva característica, que relaciona tensão de polarização e corrente de condução, é dada na figura.

Fonte: BARBI, Ivo. Eletrônica de Potência.

Florianópolis: Edição do Autor, 1998.

É importante citar que as siglas dos parâmetros apresentados, na figura, podem variar conforme o autor e/ou fabricante do semicondutor. Contudo, o comportamento geral de um SCR é bem representado pelo gráfico.

Após análise da curva, assinale a alternativa correta:

Alternativa A:
V_BO: tensão de rompimento do SCR. Uma vez que se polariza o dispositivo para valores maiores que V_BO, o SCR entra condução. Porém, danifica-se o dispositivo permanentemente e este não mais apresentará suas propriedades características.
Alternativa B:
i_G: corrente residual de gatilho. Trata-se da corrente a ser conduzida pelo SCR, enquanto o gatilho (ou gate) ainda não for disparado.
Alternativa C:
I_H: corrente de manutenção. Uma vez em condução, trata-se da corrente mínima do SCR para que sua condução seja mantida sem que haja corrente de disparo gate.
Alternativa D:
V_BR: módulo da tensão negativa de operação. Este valor é o módulo mínimo de tensão negativa para que o SCR entre em condução para valores negativos de corrente.
