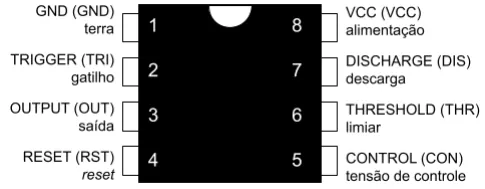

Um esterilizador precisa ter um ajuste de tempo de exposição da luz ultravioleta de acordo com a área do objeto a ser esterilizado, de modo que, ao acionar o sistema, a luz se acende pelo tempo ajustado e depois se apaga novamente. Um técnico teve a ideia de implementar o sistema usando um C.I. 555, dessa forma, o ajuste pode ser realizado através de um potenciômetro. De posse da pinagem disponível do C.I. ilustrado ao lado, o técnico rascunhou um circuito do C.I. 555 em modo monoestável para depois determinar os valores dos componentes eletrônicos.
Fonte: IFSP, 2022.

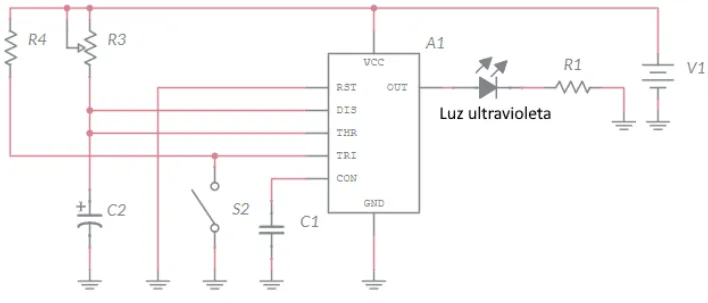

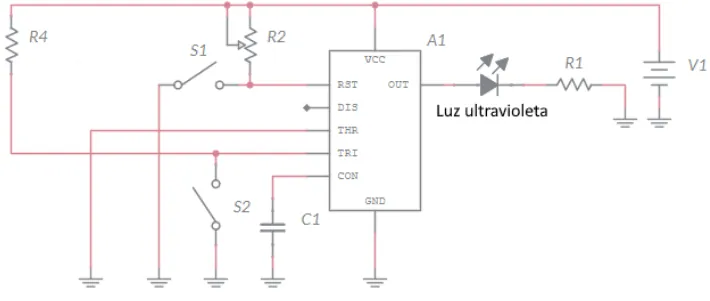

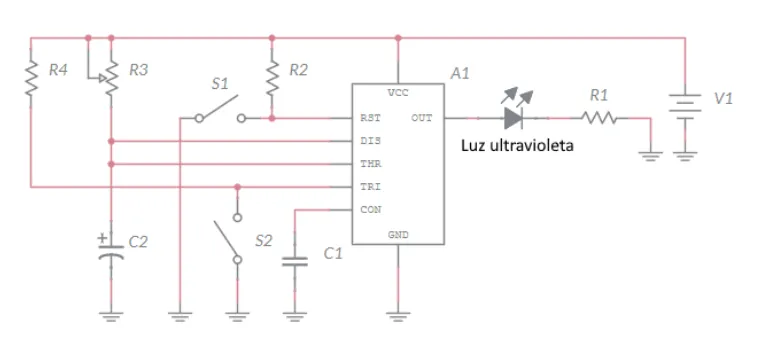

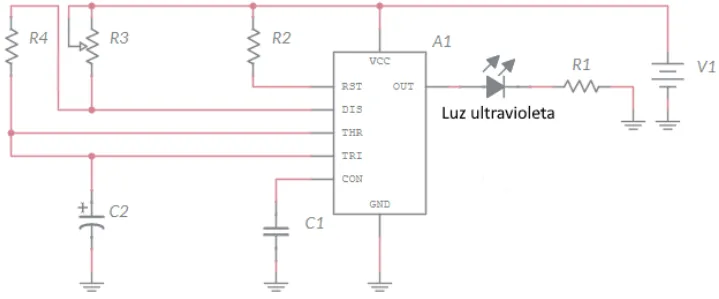

Assinale a alternativa que representa o circuito corretamente configurado para o problema proposto:
