Questão 2129927 de Engenharia Mecatrônica - IFSP 2022

Questão

ID 2129927

Disciplina: Engenharia Mecatrônica

Assuntos: Eletrônica de Potência: Retificadores, Inversores, PWM

Ano: 2022 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo

Circuitos retificadores controlados são utilizados quando se deseja manipular, ainda que limitadamente a entrega do fluxo de potência a uma carga.

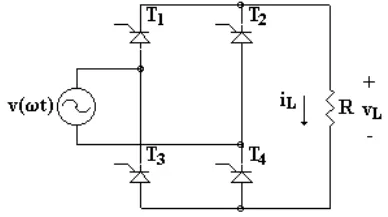

A figura apresenta uma estrutura conhecida de circuito retificador controlado monofásico de onda completa a tiristores SCR.

Fonte: BARBI, Ivo. Eletrônica de Potência.

Florianópolis: Edição do Autor, 1998.

Considere o formato geral de tensão na carga (resistor R) esperado para este tipo de retificador em um ciclo completo de tensão senoidal.

Assinale a alternativa que indica corretamente a quantidade de disparos e as duplas de SCRs que atuarão concomitantemente:

Alternativa A:
dois disparos por ciclo, sendo o primeiro (no semiciclo positivo de entrada) em T₁ e T₄ e o segundo (no semiciclo negativo de entrada) em T₂ e T₃.
Alternativa B:
dois disparos por ciclo, sendo o primeiro (no semiciclo positivo de entrada) em T₁ e T₃ e o segundo (no semiciclo negativo de entrada) em T₂ e T₄ .
Alternativa C:
dois disparos por ciclo, sendo o primeiro (no semiciclo positivo de entrada) em T₁ e T₂ e o segundo (no semiciclo negativo de entrada) em T₃e T₄ .
Alternativa D:
quatro disparos por ciclo, sendo o primeiro e o segundo (no semiciclo positivo de entrada) em T₁ e T₂, respectivamente, e o terceiro e o quarto (no semiciclo negativo de entrada) em T₃ e T₄, respectivamente.
