Questão
ID 2129920Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2022 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo

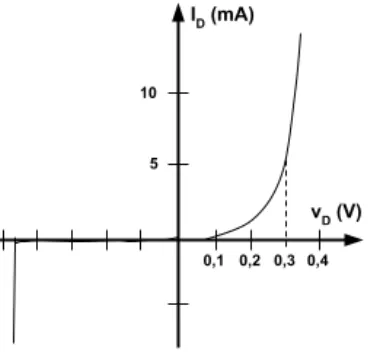

Um técnico recebeu a curva característica de funcionamento, ilustrado a seguir, de um diodo descaracterizado.
Fonte: IFSP, 2022.

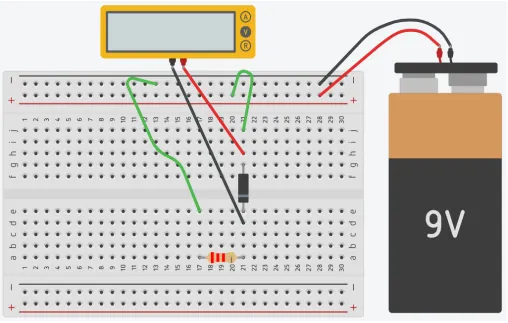

Considerando que as informações da curva característica pertencem ao diodo em teste e que, na montagem ilustrada abaixo, a resistência vale 2,2 kΩ e o circuito foi montado para aferição de funcionamento do diodo em teste, pede-se:
A leitura do voltímetro, o material de fabricação do diodo e a corrente do circuito, respectivamente.
Fonte: IFSP, 2022.
