Questão 2129844 de Engenharia Mecatrônica - IFSP 2022

Questão

ID 2129844

Disciplina: Engenharia Mecatrônica

Assuntos: Relés, Contatos, Contatores, Proteção, Sinalização

Ano: 2022 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo

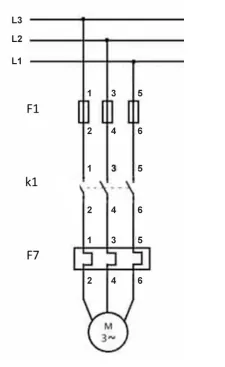

Para a proteção elétrica da partida de motores elétricos pode ser utilizada a seguinte configuração: seccionamento, proteção contra curto-circuito, proteção contra sobrecarga e dispositivo de manobras. Na figura a seguir, é apresentado um esquema elétrico de potência com determinados componentes elétricos que, integrados, fazem uma partida elétrica de um motor elétrico trifásico 220V.

Fonte: IFSP, 2022.

Com relação à função desempenhada pelos componentes elétricos mostrados no esquema, assinale a alternativa correta:

Alternativa A:
F1 representa os fusíveis de proteção do motor contra sobrecarga de corrente, k1 representa a seccionadora de liga e desliga o circuito e F7 representa o circuito de proteção conta falha terra.
Alternativa B:
F1 representa os fusíveis de proteção do motor contra altas correntes de sobrecarga, k1 representa o relê térmico de proteção do motor e F7 representa o circuito de proteção conta sobrecarga de corrente.
Alternativa C:
F1 representa os fusíveis de proteção térmica dos cabos contra correntes de curto-circuito, k1 representa a chave contatora de liga e desliga do motor e F7 representa o relê térmico de proteção do motor conta sobrecarga de corrente.
Alternativa D:
F1 representa os fusíveis de proteção térmica dos cabos contra correntes de sobrecarga, k1 representa a chave contatora de liga e desliga do motor e F7 representa o circuito de proteção do motor conta curto-circuito.
