Questão
ID 2129840Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2022 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo
O diodo emissor de luz (LED, em inglês Light-Emitting Diode) é um tipo de componente eletrônico semicondutor que emite luz e tem ampla utilização na eletrônica. As luminárias de letra utilizando LEDs são frequentemente objeto de projetos para sinalização luminosa e devido ao baixo custo dos componentes possuem larga aplicação.

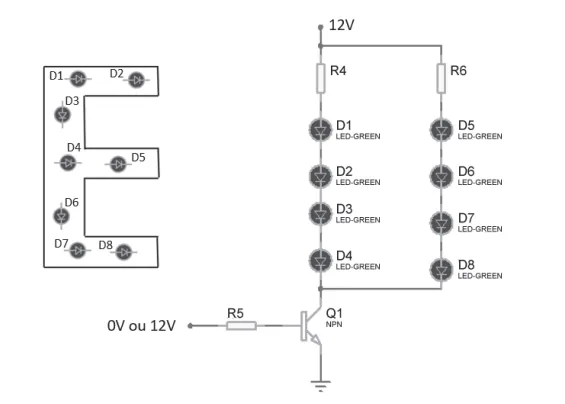

Um exemplo de circuito projetado para iluminar a letra E é mostrado a seguir. Foram utilizados 8 LEDs acionados por um transistor operando como chave. A alimentação do circuito é de 12 V. Como dados do projeto, considere a tensão coletor-emissor de saturação do transistor VCESAT = 1,0V, corrente do LED ILED = 20mA e tensão do LED VLED = 2,0V.
Para o projeto desse circuito, pergunta-se quais serão, respectivamente, o valor de R4 e a corrente que passará pelo coletor do transistor Q1?
