Questão
ID 2129839Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Programação Ladder
Ano: 2022 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo
A tabela da verdade a seguir descreve o funcionamento lógico de um determinado sistema implementado num CLP, onde A e B são sinais de entrada, e S é o sinal de saída. Considerar que S’representa o valor de S no início do ciclo de varredura, e que S’’ é o valor de S no final do ciclo (após a conclusão do ciclo de varredura).
A | B | S’ | S’’ |
0 | 0 | 0 | 0 |
0 | 0 | 1 | 0 |
0 | 1 | 0 | 0 |
0 | 1 | 1 | 0 |
1 | 0 | 0 | 0 |
1 | 0 | 1 | 1 |
1 | 1 | 0 | 1 |
1 | 1 | 1 | 1 |
Tabela: tabela da verdade para um determinado sistema.
Fonte: tabela e diagramas (IFSP, 2022).

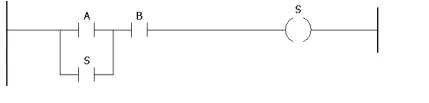

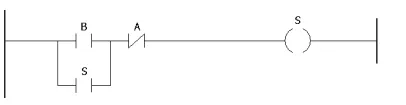

Qual é o diagrama Ladder que traduz a lógica descrita pela tabela da verdade?
