Questão
ID 2129838Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Fontes, Retificadores e Inversores Estáticos
Ano: 2022 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo

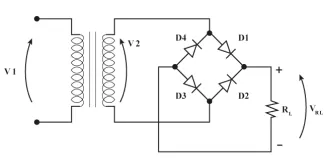

Na figura a seguir é apresentado um circuito muito comum na área de eletrônica de potência, chamado retificador de onda completa em ponte.
Figura: Retificador de onda completa em ponte. Fonte: IFSP, 2022.
...
A respeito do funcionamento deste circuito, classifique as afirmativas a seguir como V (verdadeiro) ou F (falso):
;;;
I – O valor da corrente média nos diodos é um quarto da corrente média na carga RL.
II – Os diodos D1 e D3 irão conduzir em série enquanto a tensão V2 for positiva.
III – Quando V2 é negativo, a tensão reversa sobre os diodos D2 e D4 é igual à tensão do secundário do transformador.
IV – A tensão de pico na carga RL será dada pela tensão de pico no secundário do transformador menos a queda de tensão dos diodos que estão conduzindo.
...
Nas alternativas a seguir, assinale o item que apresenta a sequência correta para as afirmativas apresentadas:
