Questão
ID 2129830Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2022 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo

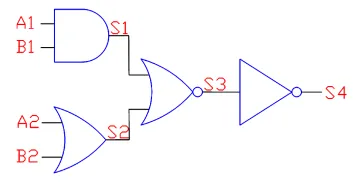

Dado o circuito com as portas lógicas a seguir:
Admitindo-se que os sinais digitais presentes nas entradas sejam A1=0, B1=1, A2=1 e B2=1, quais serão os sinais digitais que teremos em S1, S2, S3 e S4, respectivamente?
