Questão
ID 2129827Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2022 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo
Durante a elaboração de um projeto de automação foi levantada a seguinte equação lógica booleana, que corresponde ao funcionamento do equipamento:
S2 = A.B + B. \(\overline{C}\) + \(\overline{A}\) . \(\overline{B}\) . \(\overline{C}\)

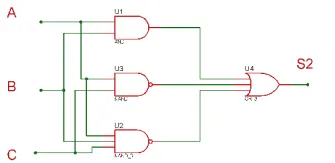

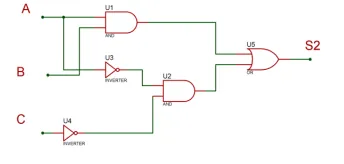

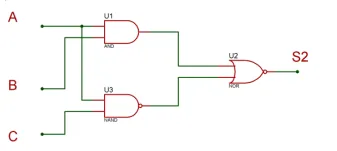

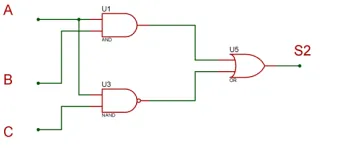

Esta equação foi simplificada, sendo desenvolvido um circuito digital que representa esta automação. Identifique, dentre as alternativas a seguir, qual representa o circuito digital simplificado correto:
