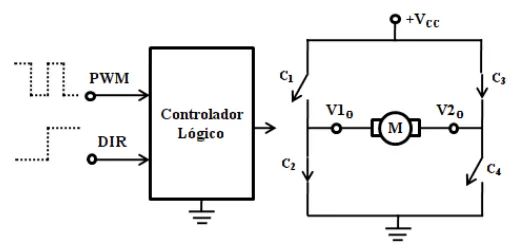

A figura a seguir apresenta um diagrama de um acionamento via ponte H e modulação tipo PWM, de modo a controlar a velocidade de um motor de corrente contínua. Analise as afirmações a seguir, indicando qual é a alternativa incorreta.

Figura: Diagrama de acionamento via ponte H.

Fonte: IFSP, 2022.

Alternativa A:
O sinal de entrada PWM visa controlar um par de chaves C1C4 ou C2C3 durante a operação do motor M, acelerando ou desacelerando o motor pela modulação de largura de pulso.
Alternativa B:
O sentido de rotação do motor M depende do sinal de entrada DIR, o qual irá habilitar o funcionamento de apenas um par de chaves C1C4 ou C2C3.
Alternativa C:
O PWM é uma forma de controlar a quantidade de energia entregue ao motor, onde o valor médio da energia será função da razão entre o tempo de ligado e o período total do pulso.
Alternativa D:
A velocidade resultante no eixo do motor M pode ser controlada com precisão apenas pelo acionamento PWM, não havendo necessidade de adição de um sensor específico.
