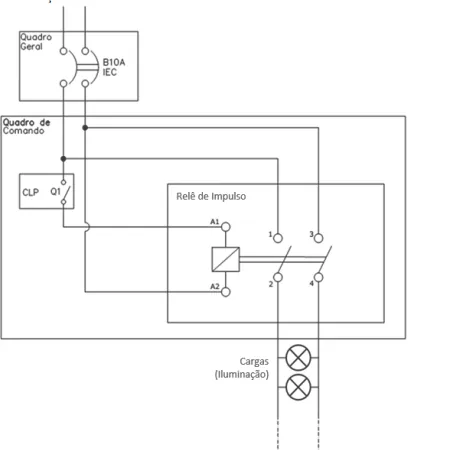

Admitindo o circuito a seguir, ao acionarmos o contato Q1 do CLP numa ação pulsada (fecha e abre na sequência), repetindo a operação diversas vezes, com intervalo de 5 minutos entre os pulsos, o que ocorrerá no circuito de iluminação?

Fonte: IFSP, 2022.

Alternativa A:
A iluminação irá acender quando o contato do CLP fechar e irá apagar quando o contato abrir, repetindo o processo a cada 5 minutos.
Alternativa B:
A iluminação irá acender instantaneamente após o fechamento do contato do CLP e irá apagar após alguns minutos da abertura do contato, devido ao tempo para desmagnetização da bobina do Relê de Impulso, repetindo o processo a cada 5 minutos.
Alternativa C:
A iluminação irá acender após o fechamento do contato do CLP e ficará acesa por 5 minutos, independente da abertura do contato. No próximo pulso do contato do CLP, a iluminação irá se apagar e permanecerá apagada por mais 5 minutos, repetindo o ciclo.
Alternativa D:
iluminação irá acender após alguns minutos do fechamento do contato do CLP, devido à magnetização da bobina do Relê de Impulso, e irá apagar instantaneamente após a abertura do contato, repetindo o processo a cada 5 minutos.
