Questão
ID 2128740Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2019 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo

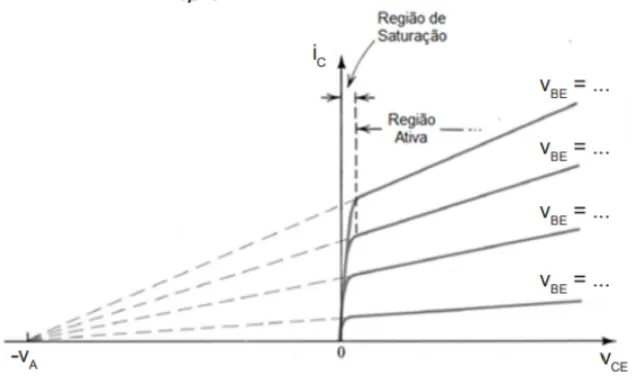

A figura apresenta a característica iC x VCE de um transistor npn real.
Fonte: SEDRA, A. S.; SMITH, K. C. Microeletrônica. 5. ed. São Paulo: Pearson, 2007
Notam-se os valores não constantes de iC , conforme o aumento de VCE. Também está presente a Tensão de Early (VA), outro parâmetro importante no que se refere à relação entre a corrente e a tensão citadas.
Considere determinado transistor npn real, com VA = 50V, em configuração emissor comum, conforme figura.
Inicialmente, tem-se VCE = 6V, além de VBE apresentar um valor tal que a corrente de emissor atinja 2,24mA.
Num segundo momento, VBE é mantida constante, com VCE diminuindo para 2V. Qual será o novo valor da corrente de coletor?
