Questão 2128735 de Engenharia Elétrica e Engenharia Eletrônica - IFSP 2019

Questão

ID 2128735

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Fibras Ópticas

Ano: 2019 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo

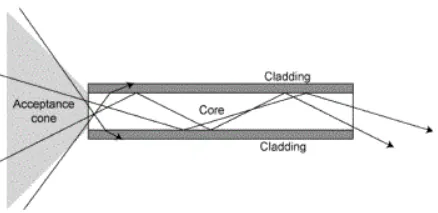

O regime de operação da fibra óptica é, obrigatoriamente, sob a condição de reflexão interna total, conforme ilustração a seguir, sendo “Core” o núcleo e “Cladding” a casca (baínha) da fibra.

Fonte: Stack Exchange. What’s so interesting about

the acceptance cone in fiber optics? Disponível em:

https://physics.stackexchange.com/questions/426634/

whats-so-interesting-about-the-acceptance-cone-in

fiber-optics. Acesso em: 19 nov. 2018.

Com base na figura apresentada, para ocorrer reflexão total dentro da fibra, como deve ser o ângulo de incidência e os índices de refração dos meios?

Alternativa A:
O ângulo de incidência (medido em relação a normal à interface núcleo-casca) deve ser menor que o ângulo crítico, e o índice de refração do núcleo deve ser menor que o índice de refração da casca.
Alternativa B:
O ângulo de incidência (medido em relação a normal à interface núcleo-casca) deve ser menor que o ângulo crítico, e o índice de refração do núcleo deve ser maior que o índice de refração da casca.
Alternativa C:
O ângulo de incidência (medido em relação a normal à interface núcleo-casca) deve ser maior que o ângulo crítico, e o índice de refração do núcleo deve ser menor que o índice de refração da casca.
Alternativa D:
O ângulo de incidência (medido em relação a normal à interface núcleo-casca) deve ser maior que o ângulo crítico, e o índice de refração do núcleo deve ser maior que o índice de refração da casca.
