O modelo equivalente CA de um FET necessita do conhecimento e/ou cáculos de determinados parâmetros, como da admitância g_m e das resistências de entrada – entre a porta e a fonte – e de saída – entre o dreno e a fonte. Para tal, pode ser analisada sua característica V_GS x _ID, conforme o exemplo a seguir:

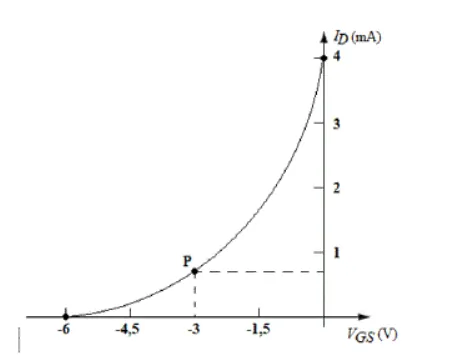

Para o FET de parâmetros descritos pelo gráfico considerar também que:

-Máximo valor de g_m dado pela relação

g_m0 = \(\frac{2.I\ DSS}{\left|VP\right|}\) ;

-Admitância y_os = 0,25 μS;

-Resistência infinita de entrada.

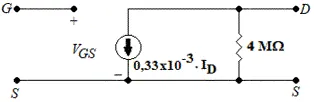

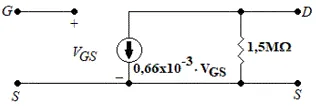

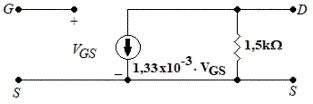

Qual será o modelo equivalente CA do FET descrito?
