Questão
ID 2128729Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Sequenciais
Ano: 2019 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo

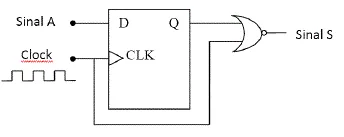

Considere o sinal “A” ligado na entrada do Flip-Flop tipo D, com o sinal de clock ligado na porta NOR conforme circuito abaixo.
Sabendo que a entrada “A” é um sinal assíncrono, isto é, pode mudar de estado a qualquer momento em relação ao sinal do clock.
Escolha a alternativa correta que representa a forma de onda que apresenta o sinal de saída “S”.
