Questão
ID 2128726Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Dispositivos de Memória
Ano: 2019 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo

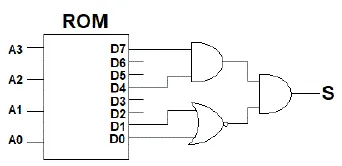

Na figura, está esquematizado um circuito lógico, acionado através da utilização dos pinos de endereço e leitura de dados de uma memória ROM.
Considere que:
- Tanto os pinos de endereçamento quanto de dados operam em modo ativo alto.
- O módulo de tensão dos pinos de dados, em nível alto, é suficiente para ativar as entradas das portas lógicas.

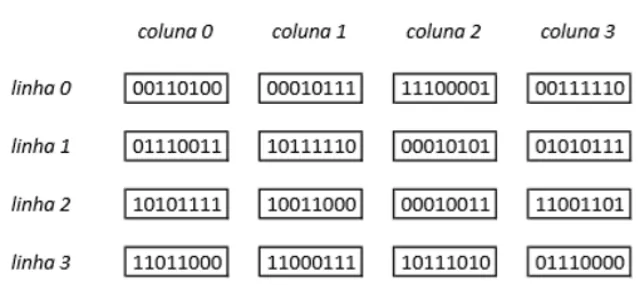

Adicionalmente, é apresentado o esquemático da matriz quadrada de registradores desta ROM, com as respectivas palavras de oito bits gravadas em cada registrador:
Assinale a alternativa que apresenta os níveis lógicos dos pinos de endereçamento que, conforme o circuito proposto pela figura, proporcionarão S = 1.
