Questão
ID 2128556Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2019 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo

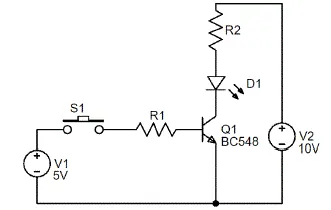

O circuito abaixo funciona como chave eletrônica. Seja VD1 = 2,5V e ID1 = 30mA. Considere os seguintes dados sobre o BC548: VCE(sat) = 0,5V; VBE(on) = 0,7V.
Considerando a chave S1 fechada e usando o critério de saturação forte, o circuito funcionará corretamente para quais valores comerciais de R1 e R2?
