Questão
ID 2128554Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2019 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo
A fonte da figura é de corrente alternada, com equação Vin(t) = 1,4 sin(ωt) V. Além disso, tanto o amplificador operacional quanto o diodo são ideais, com este último apresentando uma tensão zener de 5V. Considere, também, que os resistores R1 e R2 valem, respectivamente, 2kΩ e 10kΩ.

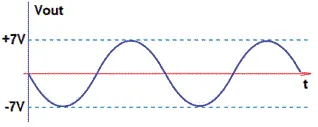

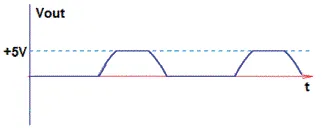

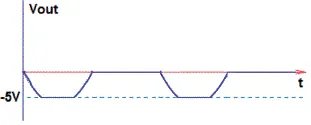

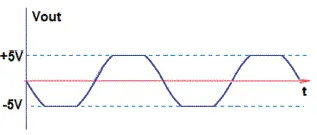

Qual será a forma de onda esperada para a tensão Vout?
