Questão 2128537

Engenharia Elétrica e Engenharia Eletrônica · 2019

Questão

ID 2128537

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Conversores CC-CC, CC-CA, CA-CC e CA-CA

Ano: 2019 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo

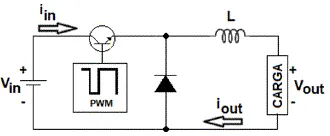

A figura apresenta um conhecido circuito Conversor CC-CC (chopper). Tais dispositivos proporcionam mudanças em valores de sinais contínuos de tensão, através do chaveamento, geralmente por modulação PWM, de componentes semicondutores (para este caso, um transistor npn).

Considere que, para este circuito, seus componentes são ideais e a corrente i_out sempre será positiva.

O que se pode afirmar acerca deste circuito?

Alternativa A:
A tensão de saída V_out somente poderá ser menor que a tensão de entrada V_in.
Alternativa B:
Para uma tensão constante de entrada, o valor da tensão de saída poderá ser controlado, linearmente e durante a operação, através do indutor, em relação ao seu número de espiras.
Alternativa C:
A tensão de saída V_out somente poderá ser igual ou menor que a tensão de entrada V_in.
Alternativa D:
A tensão de saída poderá apresentar valores maiores, menores ou iguais em relação à de entrada, dependendo do percentual apresentado pela razão cíclica do PWM de chaveamento.
