Questão
ID 2128476Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Sequenciais
Ano: 2019 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo
Considerando o circuito e o diagrama de onda abaixo:

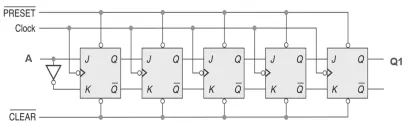

Figura 1: Diagrama lógico do circuito.
(fonte: adaptado de BIGNELL, J. W. Eletrônica Digital. 1. ed. São Paulo: Editora CENGAGE, 2009)

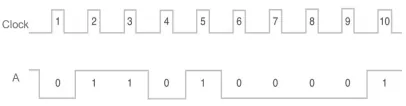

Figura 2: Diagrama de onda para o circuito da figura 1.
fonte: adaptado de BIGNELL, J. W. Eletrônica Digital. 1. ed. São Paulo: Editora CENGAGE, 2009)
Supondo que no circuito da figura 1 todos os flip-flops estejam inicialmente com o valor lógico de suas saídas Q em nível lógico baixo, que a entrada A assuma o valor correspondente ao diagrama de onda da figura 2, e as entradas \(\mathbf{\overline {PRESET}}\) e \(\mathbf{\overline {CLEAR}}\) estejam sempre em nível lógico alto, quantos pulsos de Clock serão necessários para que a saída Q1 tenha nível lógico alto?
