Questão
ID 2128475Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Programação Ladder
Ano: 2019 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo

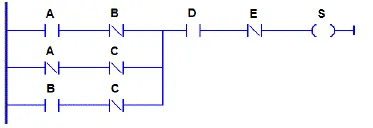

Uma das linguagens gráficas mais utilizadas para realizar a programação de Controladores Lógicos Programáveis (CLPs) é o diagrama Ladder; um exemplo para este diagrama pode ser observado na figura a seguir:
Para o diagrama Ladder apresentado, utilize a álgebra de Boole para determinar a equação lógica da programação.
