Questão 2128474

Engenharia Elétrica e Engenharia Eletrônica · 2019

Questão

ID 2128474

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Diagramas de Blocos e de Bode

Ano: 2019 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo

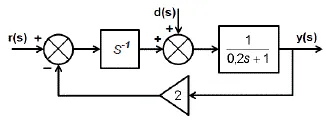

Para um determinado sistema de controle, considere o seguinte diagrama de blocos:

Onde y(s) é a variável de processo controlada, d(s) é um sinal de distúrbio, r(s) é a referência do sistema (setpoint), e s é o operador de Laplace.

Assinale a alternativa que apresenta as funções de transferência y(s)/d(s) e y(s)/r(s) correta:

Alternativa A:
\(\frac{y\left(s\right)}{d\left(s\right)}=\frac{5s}{s^2+5s+10}\) e \(\frac{y\left(s\right)}{r\left(s\right)}=\frac{5}{s^2+5s+10}\)
Alternativa B:
\(\frac{y\left(s\right)}{d\left(s\right)}=\frac{s+5}{s^2+5s+10}\) e \(\frac{y\left(s\right)}{r\left(s\right)}=\frac{5}{s^2+5s+10}\)
Alternativa C:
\(\frac{y\left(s\right)}{d\left(s\right)}=\frac{5}{s^2+5s+10}\) e \(\frac{y\left(s\right)}{r\left(s\right)}=\frac{s+5}{s^2+5s+10}\)
Alternativa D:
\(\frac{y\left(s\right)}{d\left(s\right)}=\frac{5}{s^2+5s+10}\) e \(\frac{y\left(s\right)}{r\left(s\right)}=\frac{5s}{s^2+5s+10}\)
